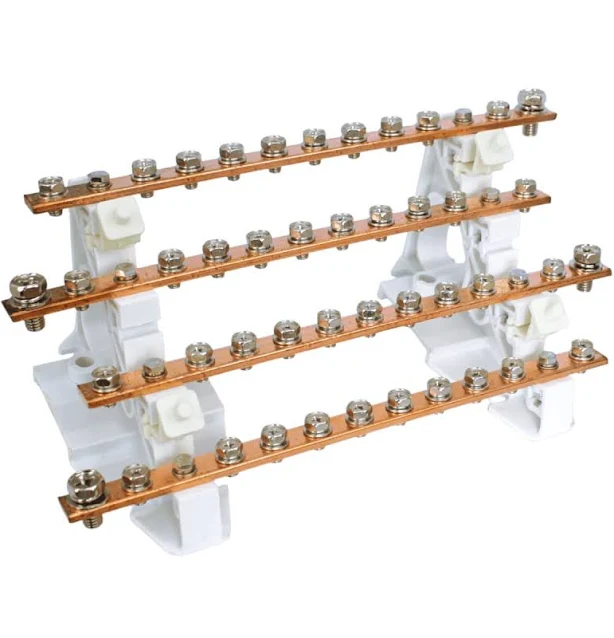

Repartidor treta polar 4x11 posiciones 250A

Descripción

El Repartidor Tetrapolar de 250A es un bloque de distribución de alto rendimiento, diseñado para la gestión de corrientes elevadas en entornos industriales y mineros. Permite la interconexión de conductores de gran sección y su derivación organizada hacia múltiples circuitos secundarios. Su estructura robusta y barras de alta conductividad garantizan una operación segura y eficiente en sistemas trifásicos críticos.
Especificaciones Técnicas:

Corriente Nominal: (In) 250 Amperios
Número de Polos: 4 (L1, L2, L3 + Neutro)
Número de Conexiones: 11 posiciones por barra de fase/neutro
Tensión Nominal (Ue) 400 V / 500 V AC
Tensión de Aislamiento (Ui) 1000 V AC
Resistencia de Cortocircuito (Ipk) Hasta 25 - 30 kA
Material de Conducción Latón o Cobre de alta pureza
Grado de Protección IP20 (con cubierta instalada)
Instalación Riel DIN (35 mm) o fijación con tornillos a chasis
Normativa Conforme a IEC 60947-7-1

Ventajas:

Capacidad de Carga Pesada: Diseñado para soportar demandas energéticas intensas sin fatiga térmica, ideal para cabeceras de tableros.
Gestión de Gran Sección: Las entradas principales están dimensionadas para conductores de grueso calibre, facilitando la acometida desde el interruptor general.
Seguridad Reforzada: Incluye una pantalla de protección de alta resistencia térmica que evita contactos accidentales y arcos entre fases.
Modularidad: Permite un montaje rápido y ordenado, reduciendo el tiempo de armado del tablero y facilitando futuras ampliaciones de circuitos.

Capacidad de Conexión (Configuración Típica):

Entradas Principales (Bornes de alimentación): Preparados para cables de hasta 120 mm² o terminales de ojo/punta de alta sección.
Salidas de Distribución: Combinación de bornes para calibres medianos (hasta 35 mm²) y pequeños (hasta 10-16 mm²), permitiendo flexibilidad en las cargas conectadas.

Aplicaciones:

Tableros Generales de Baja Tensión (TGBT): Reparto de carga desde el interruptor principal hacia sub-distribuidores.
Centros de Control de Motores (CCM): Distribución de potencia para múltiples partidores y variadores de frecuencia.
Minería e Industria Pesada: Conexiones en entornos de alta exigencia mecánica y eléctrica.
Edificios de Gran Envergadura: Reparto de energía hacia salas de máquinas, ascensores y sistemas de bombas.
