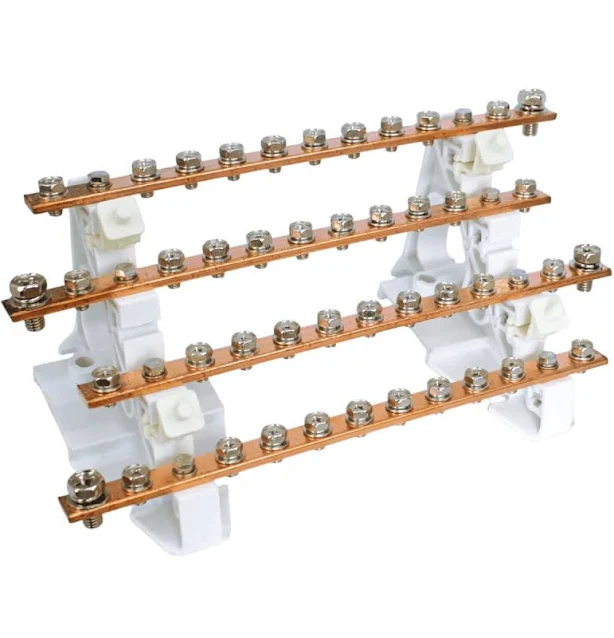

Repartidor treta polar 4x11 posiciones 200A

Descripción

El Repartidor Tetrapolar de 200A es un bloque de distribución de alta capacidad diseñado para la gestión centralizada de energía en tableros eléctricos industriales y comerciales. Este dispositivo permite conectar una línea de alimentación principal y derivarla hacia 11 circuitos secundarios por polo, garantizando una organización impecable, máxima seguridad y una mínima caída de tensión en sistemas trifásicos con neutro.
Especificaciones Técnicas:

Corriente Nominal: (In) 200 Amperios
Número de Polos: 4 (L1, L2, L3 + Neutro)
Número de Conexiones: 11 posiciones por cada barra
Tensión de Operación: 400 V / 500 V AC
Tensión de Aislamiento: (Ui) 690 V AC
Icc (Corriente de Cortocircuito): 20 kA (Pico)
Material de las Barras: Latón de alta conductividad con tornillos de acero zincado
Montaje: Riel DIN (35 mm) o tornillería sobre placa de fondo
Normativa: IEC 60947-7-1

Ventajas:

Alta Capacidad de Potencia: Optimizado para manejar corrientes de hasta 200A, ideal como nodo principal de distribución en tableros de fuerza.
Diseño Compacto y Modular: Permite concentrar gran cantidad de conexiones en un espacio reducido, mejorando la estética y ventilación del gabinete.
Seguridad Activa: Equipado con una cubierta frontal transparente de policarbonato que protege contra contactos accidentales (IP20) y permite la inspección visual.
Aislamiento Superior: Separadores rígidos entre barras que previenen arcos eléctricos entre fases, incluso en condiciones de alta demanda.

Capacidad de Cableado (Sugerida por polo):

Diseñado para admitir diferentes calibres de conductores según la necesidad de la instalación:
Entrada Principal: 1 a 2 bornes para cables de hasta 70 mm² o 95 mm² (según terminal).
Salidas de Derivación: 9 a 10 bornes para cables desde 2,5 mm² hasta 16/25 mm².

Aplicaciones:

Tableros Generales de Fuerza: Centralización y reparto de energía en plantas industriales.
Sistemas de Transferencia: Organización de circuitos en tableros de transferencia automática (TTA) para grupos electrógenos.
Climatización Industrial: Distribución de alimentación para múltiples unidades de aire acondicionado y chillers.
Edificaciones de Altura: Reparto de energía por pisos en ductos de barras o tableros de servicios comunes.
