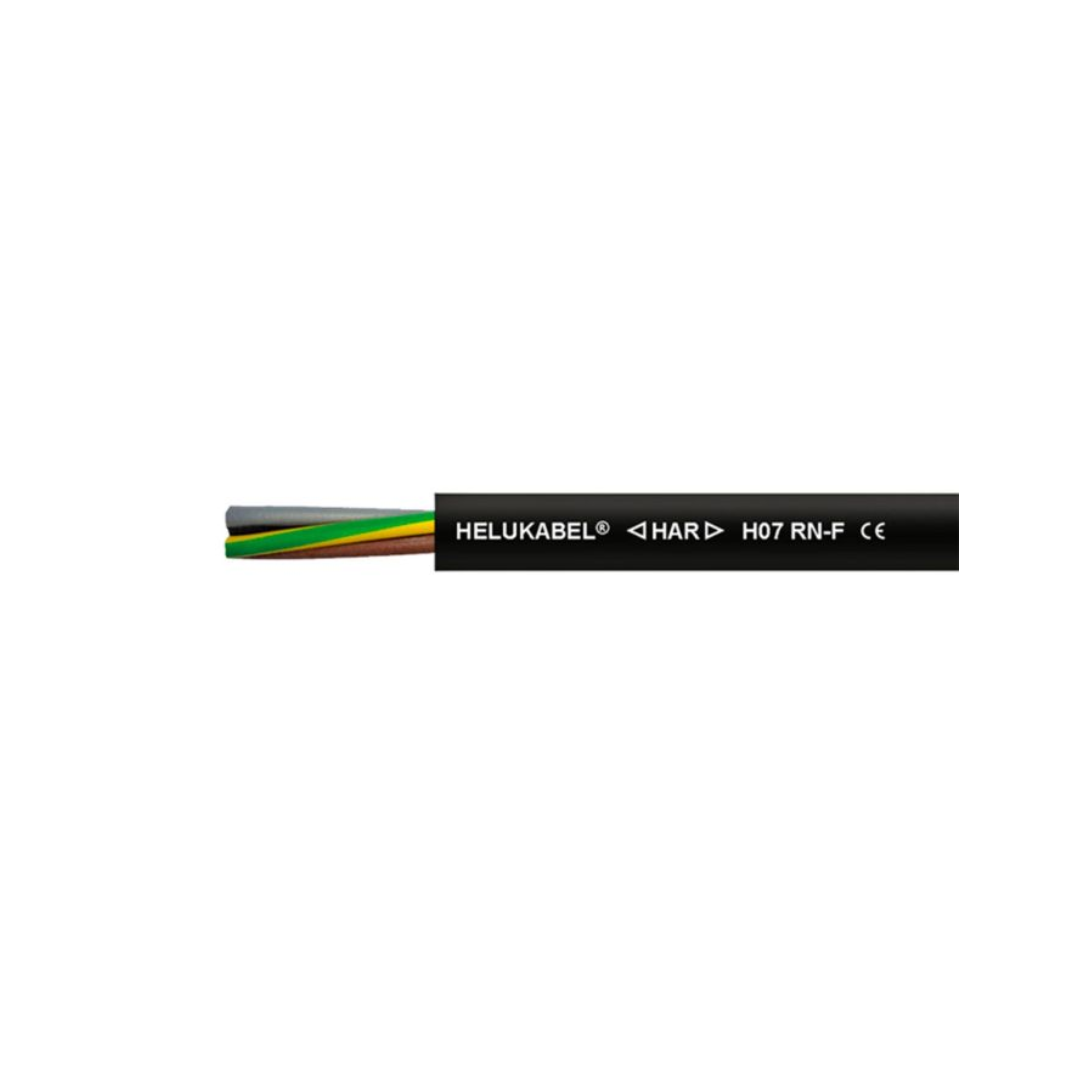

Cordon Goma 4G 1.5mm2 H07RN-F 450/750V 60°C Negro

El cable H07RN-F es un cordón de goma altamente flexible, fabricado con conductor de cobre clase 5 y aislamiento de caucho de alta resistencia. Está diseñado para instalaciones eléctricas que requieren durabilidad, protección mecánica y seguridad, pudiendo ser utilizado tanto en montajes fijos como móviles, siempre que se mantenga protegido.

Se utiliza para tendido en tuberías, superficie y empotrado, así como en canales cerrados. También es adecuado para cableado interno de equipos, aparamenta, bloques de terminales y luminarias protegidas. Admite una tensión nominal de 450/750 V, y en el caso de luminarias puede trabajar hasta 1000 V AC, o 750 V DC respecto a tierra.

No se recomienda su instalación directa sobre bandejas, canales o plataformas sin protección.

APLICACIÓN

Se utilizan para el tendido en tuberías, sobre superficie y empotrados, así como en canales cerrados de instalación.

No se deben tender directamente sobre plataformas, canales ni bandejas.

Son válidos para el cableado interno de equipos, aparamenta y bloques de terminales, así como para el tendido protegido en lámparas, con una tensión nominal de 1000 V en corriente alterna o hasta una tensión de 750 V respecto a tierra con corriente continua.

ESPECIFICACIONES TÉCNICAS

• Cordón para instalación de goma, H07RN-F
  según DIN VDE 0285- 525-2-21 / DIN EN
  50525-2-21; 07RN-F en alineación con DIN
  VDE 0285-525-2-21 / DIN EN 50525-2-21
• Rango de temperaturas
  flexible -25°C, +60°C Fija
  -30°C,+60°C
• Tensión nominal AC U0/U 450/750 V
• Tensión de ensayo 2500 V
• Resistencia de aislamiento
  mín. 10 MOhm x km
• Radio mín. de flexión
  12,5-15 x Ø cable
• Resistencia a la radiación
  hasta 80x106 cJ/kg (hasta 80 Mrad)

ESTRUCTURA DEL CABLE

• Alambre de cobre desnudo, finamente trenzado según DIN VDE
  0295 Clase 5 / IEC 60228 Clase 5
• Aislamiento del núcleo: Caucho según DIN VDE 0207-
  363-1 / DIN EN 50363-1 (tipo compuesto EI4)
• Identificación de núcleo según DIN VDE 0293-
  308, Núcleos trenzados en capas con longitudes de colocación óptima.
• Funda exterior: caucho según DIN VDE 0207-363-2-1
  / DIN EN 50363-2-1 (tipo compuesto EM2)
• Retardante a la llama según. DIN VDE 0482-332-1-2 / DIN EN
  60332- 1-2 / IEC 60332-1-2
• Resistente al aceite según DIN VDE 0473-811-404 / DIN EN
  60811-404 / IEC 60811-404
