Descripción

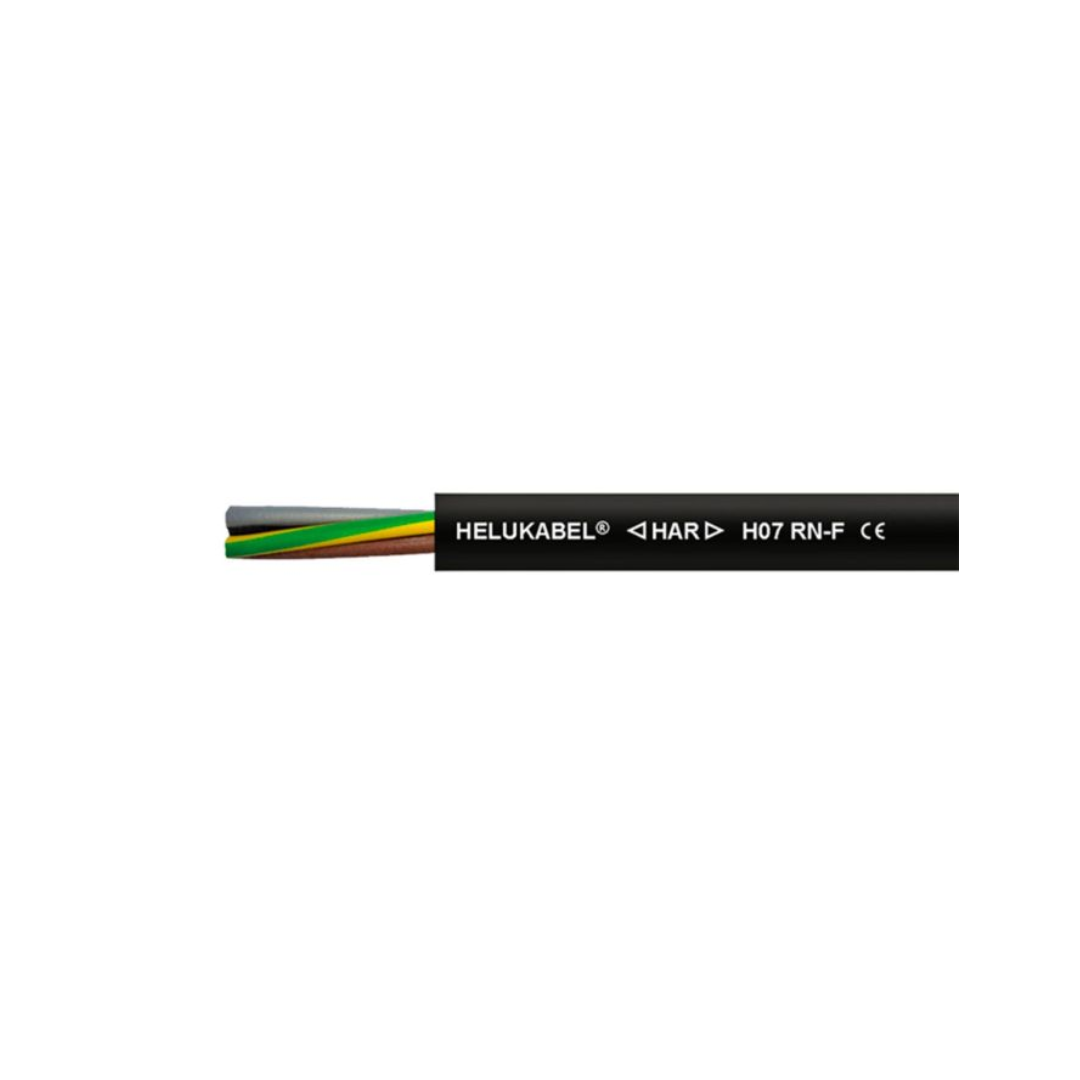

El cable H07RN-F es un conductor flexible de cobre clase 5 diseñado para instalaciones eléctricas que requieren alta resistencia mecánica, flexibilidad y durabilidad. Gracias a su aislamiento y cubierta de goma, es apto para ambientes con exigencias industriales, vibraciones y presencia de humedad o aceites.

Está indicado para tendidos en tuberías, sobre superficies y empotrados, así como en canales cerrados. También se utiliza en el cableado interno de equipos, aparamenta, bloques de terminales y en instalaciones protegidas de luminarias.
No debe instalarse directamente sobre bandejas, canales ni plataformas abiertas.

Admite una tensión nominal de 450/750 V en corriente alterna, y es apto para aplicaciones de hasta 1000 V AC en luminarias y 750 V DC respecto a tierra.

APLICACIÓN

Se utilizan para el tendido en tuberías, sobre superficie y empotrados, así como en canales cerrados de instalación.

No se deben tender directamente sobre plataformas, canales ni bandejas.

Son válidos para el cableado interno de equipos, aparamenta y bloques de terminales, así como para el tendido protegido en lámparas, con una tensión nominal de 1000 V en corriente alterna o hasta una tensión de 750 V respecto a tierra con corriente continua.

ESPECIFICACIONES TÉCNICAS

Cordón para instalación de goma, H07RN-F
según DIN VDE 0285- 525-2-21 / DIN EN
50525-2-21; 07RN-F en alineación con DIN
VDE 0285-525-2-21 / DIN EN 50525-2-21
Rango de temperaturas
flexible -25°C, +60°C Fija
-30°C,+60°C
Tensión nominal AC U0/U 450/750 V
Tensión de ensayo 2500 V
Resistencia de aislamiento
mín. 10 MOhm x km
Radio mín. de flexión
12,5-15 x Ø cable
Resistencia a la radiación
hasta 80x106 cJ/kg (hasta 80 Mrad)

ESTRUCTURA DEL CABLE

Alambre de cobre desnudo, finamente trenzado según DIN VDE
0295 Clase 5 / IEC 60228 Clase 5
Aislamiento del núcleo: Caucho según DIN VDE 0207-
363-1 / DIN EN 50363-1 (tipo compuesto EI4)
Identificación de núcleo según DIN VDE 0293-
308, Núcleos trenzados en capas con longitudes de colocación óptima.
Funda exterior: caucho según DIN VDE 0207-363-2-1
/ DIN EN 50363-2-1 (tipo compuesto EM2)
Retardante a la llama según. DIN VDE 0482-332-1-2 / DIN EN
60332- 1-2 / IEC 60332-1-2
Resistente al aceite según DIN VDE 0473-811-404 / DIN EN
60811-404 / IEC 60811-404
