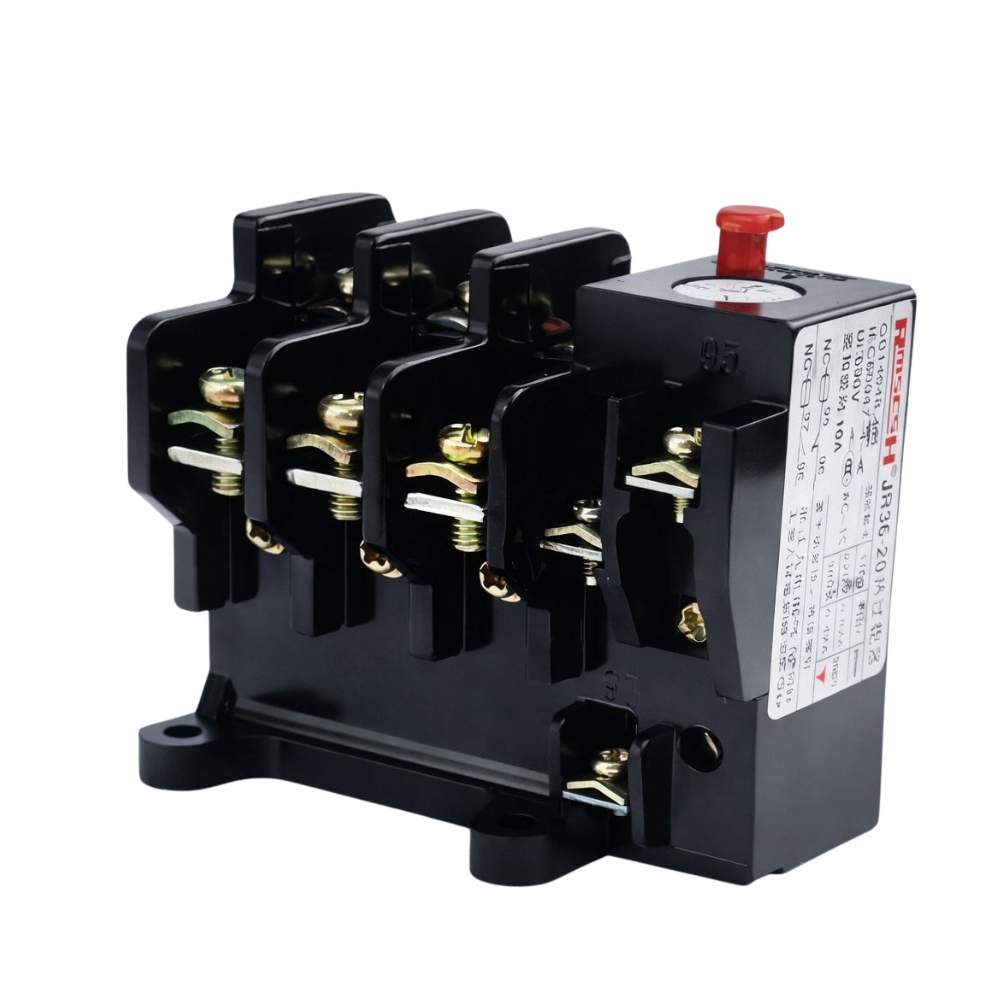

Relé térmico de sobrecarga JR36-20 1.5 – 2.4 A

Marca: RMNIPC

 Modelo: JR36-20

Características Eléctricas:

• Tensión nominal de aislamiento (Ui): 660 V

• Categoría de empleo (contactos auxiliares): AC-15

• Tensión nominal de empleo (Ue): 380 V

• Corriente nominal contactos auxiliares (Ie): 1.5 A

• Clase de disparo: Clase 10A

• Rango de ajuste de corriente: 1.5 – 2.4 A (según dial visible en equipo)

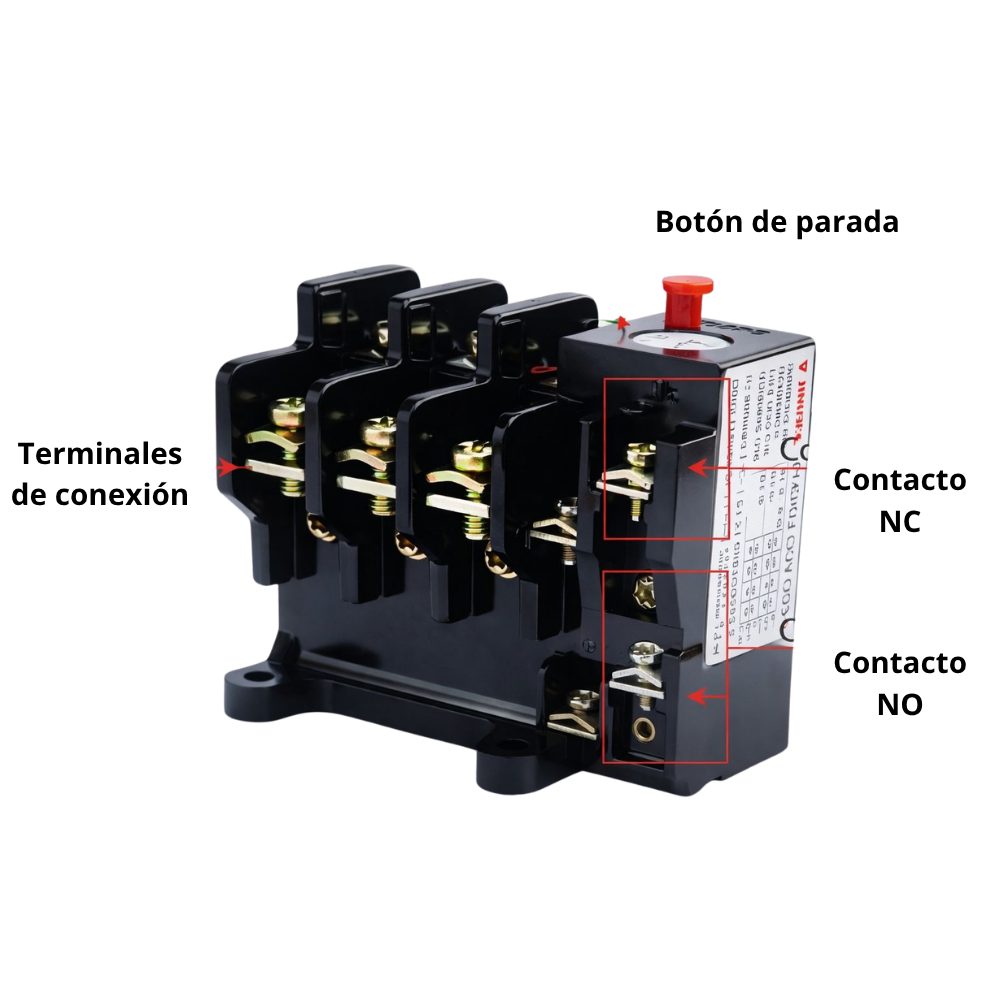

Contactos Auxiliares

• 1 Contacto NC (Normalmente Cerrado): 95 – 96

• 1 Contacto NO (Normalmente Abierto): 97 – 98

Características Mecánicas

• Sistema de ajuste: Perilla frontal graduada en amperios

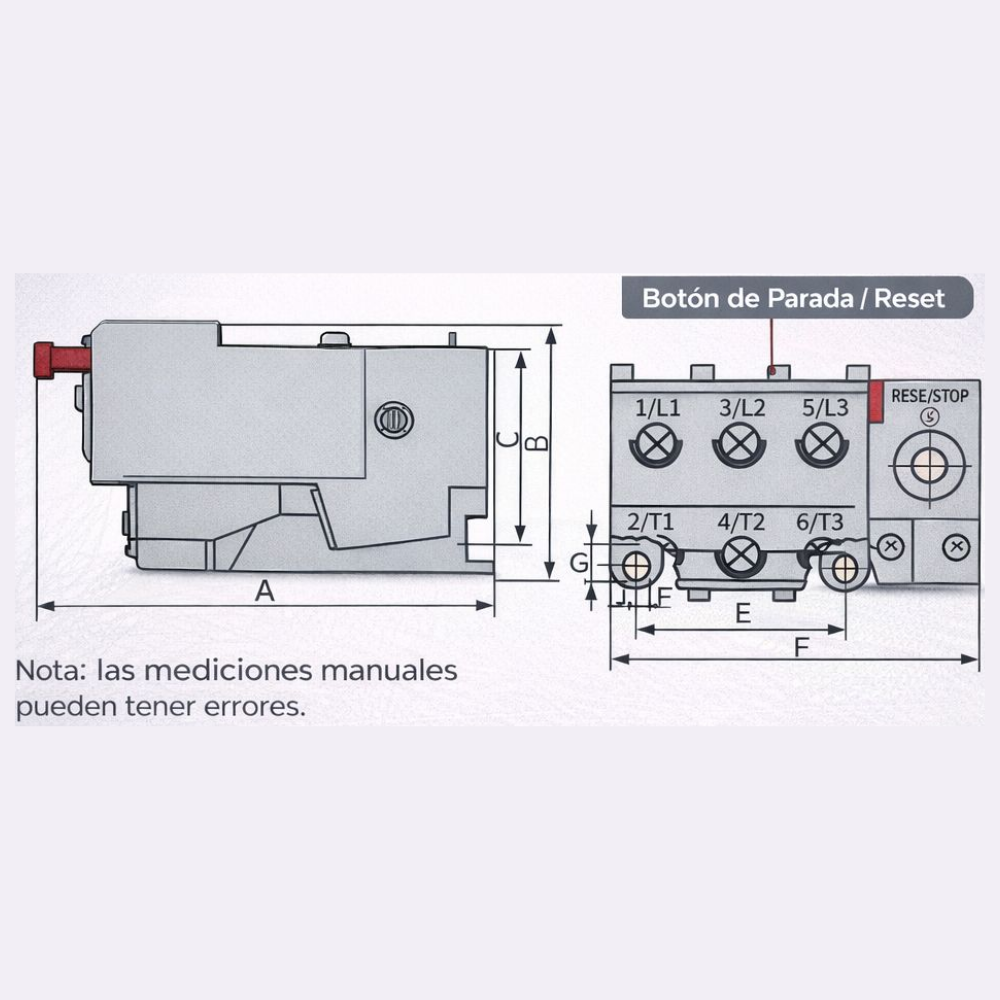

• Botón de prueba / reset: Pulsador rojo frontal (SET/STOP)

• Modo de rearme:

• Automático

• Manual (según configuración del tornillo lateral)

• Montaje: Acoplable a contactor compatible serie JR36

• Tipo de conexión: Bornera con tornillos

Aplicaciones:

• Protección de motores trifásicos contra:

• Sobrecarga prolongada

• Bloqueo de rotor

• Pérdida de fase

• Uso en:

• Tableros eléctricos industriales

• Bombas

• Compresores

• Sistemas HVAC

• Maquinaria industrial

Ventajas:

• Protección confiable y económica
• Ajuste preciso de corriente
• Fácil instalación y mantenimiento
• Compatible con contactores industriales estándar
