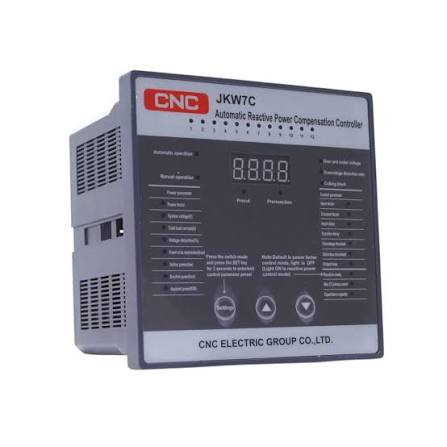

Controlador Factor Potencia 6 Pasos
Descripción
CONTROLADOR FACTOR POTENCIA 6 PASOS
Es un dispositivo electrónico basado en microprocesador diseñado para optimizar el factor de potencia en sistemas eléctricos de baja tensión. Mide continuamente la corriente y la tensión de la red, calculando el desfase entre ambas y conectando o desconectando automáticamente los pasos de condensadores necesarios para alcanzar el valor objetivo programado.
Es un dispositivo electrónico basado en microprocesador diseñado para optimizar el factor de potencia en sistemas eléctricos de baja tensión. Mide continuamente la corriente y la tensión de la red, calculando el desfase entre ambas y conectando o desconectando automáticamente los pasos de condensadores necesarios para alcanzar el valor objetivo programado.
Características Principales
- Capacidad: Hasta 6 salidas de relé para control de etapas de condensadores.
- Pantalla: Display digital (LED o LCD) para visualización en tiempo real del factor de potencia, corriente, tensión y estado de los pasos.
- Modo de Operación: Automático inteligente (secuencia optimizada) y manual.
- Algoritmo de Control: Basado en microcontrolador con detección de paso por cero para una conmutación precisa.
- Sistema de Medición: Verdadero valor eficaz (True RMS).
Especificaciones Técnicas
Parámetros Eléctricos
- Tensión de Alimentación Auxiliar: 230 V CA / 400 V CA (según modelo).
- Tensión de Entrada de Medida (Ue): Hasta 415 V CA (L-L).
- Corriente de Entrada (Sensado): 1 A o 5 A CA (proveniente de transformador de corriente / TC).
- Frecuencia de Red: 50 Hz / 60 Hz (autodetectable o configurable).
- Consumo Proceso: < 5 VA.
Salidas de Control
- Número de Pasos: 6 relés independientes.
- Capacidad de los Contactos de Salida:
- Tensión nominal: 250 V CA.
- Corriente máxima: 5 A (carga resistiva).
